Máy toàn đạc điện tử Leica TS09 Plus

Giới thiệu máy toàn đạc điện tử Leica chính hãng

Máy toàn đạc điện tử Leica TS09 Plus là dòng thiết bị trắc địa cao cấp thuộc seri FlexLine của Leica Geosystems, được các kỹ sư đo đạc, xây dựng và bản đồ tin dùng trên toàn thế giới. Với xuất xứ Thụy Sĩ, máy toàn đạc Leica chính hãng luôn được đánh giá là chuẩn mực về độ chính xác, độ bền và khả năng làm việc ổn định trong mọi điều kiện thời tiết khắc nghiệt tại Việt Nam.

Trong lĩnh vực trắc địa, Leica được xem là thương hiệu số 1 về máy toàn đạc nhờ sự kết hợp giữa công nghệ quang học tiên tiến, thuật toán đo khoảng cách EDM hiện đại và phần mềm nội bộ thông minh. Dòng Leica TS09 Plus được thiết kế hướng tới các dự án yêu cầu độ chính xác cao như: đo vẽ bản đồ địa hình tỷ lệ lớn, bố trí công trình công nghiệp – dân dụng, quan trắc biến dạng, đo lưới khống chế tọa độ – độ cao và các ứng dụng GIS chuyên sâu.

Máy toàn đạc điện tử Leica TS09 Plus chính hãng nổi bật với khả năng đo không gương khoảng cách xa, tốc độ đo nhanh, bộ nhớ lớn, giao diện thân thiện tiếng Anh dễ thao tác, đồng thời hỗ trợ kết nối dữ liệu linh hoạt với nhiều phần mềm xử lý trắc địa – bản đồ phổ biến. Nhờ đó, thiết bị giúp tối ưu năng suất làm việc, giảm thiểu sai số chủ quan và nâng cao chất lượng sản phẩm đo đạc.

Mô tả tổng quan máy toàn đạc điện tử Leica TS09 Plus

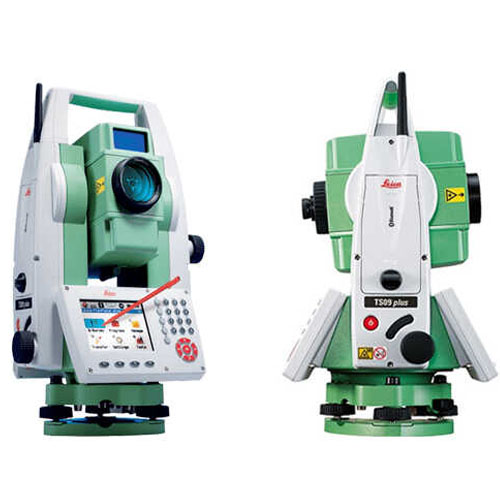

Máy toàn đạc Leica TS09 Plus là máy toàn đạc điện tử dạng servo tiêu chuẩn, tích hợp đầy đủ các chức năng đo góc, đo cạnh, tính toán tọa độ, bố trí điểm, đo chi tiết địa hình và xử lý dữ liệu ngay trên hiện trường. Thiết kế thân máy chắc chắn, chống bụi và chống nước theo tiêu chuẩn IP55, phù hợp với môi trường công trường xây dựng, mỏ lộ thiên, khu vực ven biển hoặc vùng có độ ẩm cao.

Máy sử dụng ống kính quang học chất lượng cao, độ phóng đại lớn, cho hình ảnh sáng, rõ, hỗ trợ ngắm mục tiêu chính xác ngay cả trong điều kiện ánh sáng yếu. Bàn phím alphanumeric kết hợp màn hình màu lớn, độ phân giải cao, cho phép hiển thị đồng thời nhiều thông tin như tọa độ, khoảng cách, chênh cao, góc ngang, góc đứng và các tham số đo khác.

Hệ điều hành nội bộ của máy toàn đạc điện tử Leica TS09 Plus tích hợp sẵn nhiều chương trình ứng dụng chuyên dụng: đo chi tiết, bố trí điểm, bố trí đường thẳng, bố trí đường cong, đo lưới khống chế, đo cao lượng giác, đo offset, đo diện tích, tính khối lượng… giúp kỹ sư xử lý đa dạng bài toán trắc địa ngay tại hiện trường mà không cần phụ thuộc hoàn toàn vào phần mềm máy tính.

Ưu điểm nổi bật của Máy toàn đạc Leica FlexLine TS09 Plus

Máy toàn đạc điện tử Leica TS09 Plus sở hữu nhiều ưu điểm vượt trội so với các dòng máy phổ thông:

• Độ chính xác góc cao (tùy phiên bản 1", 2", 3" hoặc 5") đáp ứng yêu cầu đo lưới khống chế và bố trí công trình chính xác.
• Đo cạnh nhanh với thời gian đo chỉ khoảng 1 giây, giúp rút ngắn đáng kể thời gian thi công đo đạc.
• Khả năng đo không gương khoảng cách xa, thuận tiện trong các khu vực khó đặt gương hoặc nguy hiểm.
• Bộ nhớ trong lớn và hỗ trợ thẻ nhớ ngoài, lưu trữ được hàng chục nghìn điểm đo.
• Pin dung lượng cao, thời gian làm việc dài, phù hợp với các ca đo kéo dài ngoài hiện trường.
• Giao tiếp dữ liệu linh hoạt qua cổng USB, RS232, thẻ SD, dễ dàng kết nối với máy tính và phần mềm chuyên ngành.

Thông số kỹ thuật chi tiết máy toàn đạc điện tử Leica FlexLine TS09 Plus

Thông số kỹ thuật là yếu tố quan trọng để đánh giá khả năng làm việc và phạm vi ứng dụng của máy toàn đạc điện tử Leica TS09 Plus. Dưới đây là các thông số tiêu biểu thường gặp trên dòng TS09 Plus được sử dụng rộng rãi tại thị trường Việt Nam.

Phân tích các thông số kỹ thuật quan trọng

Độ chính xác đo góc từ 1" đến 5" cho phép lựa chọn cấu hình phù hợp với từng loại công việc. Phiên bản 1" – 2" thích hợp cho đo lưới khống chế, quan trắc biến dạng công trình, cầu, đập; trong khi phiên bản 3" – 5" đáp ứng tốt các công tác đo vẽ địa hình, bố trí công trình dân dụng, giao thông thông thường.

Độ chính xác đo cạnh ±(2 mm + 2 ppm × D) với gương đảm bảo sai số khoảng cách rất nhỏ ngay cả ở cự ly xa. Khi đo không gương, độ chính xác ±(3 mm + 2 ppm × D) vẫn đáp ứng tốt cho các bài toán đo chi tiết, đo kiểm tra, đo các vị trí khó tiếp cận. Tầm đo xa với gương lên đến khoảng 3.500 m giúp giảm số lần dịch trạm, tăng hiệu quả thi công.

Hệ thống bù nghiêng 2 trục giúp tự động hiệu chỉnh sai số do máy chưa được cân bằng hoàn hảo, đảm bảo kết quả đo góc và tọa độ ổn định. Điều này đặc biệt quan trọng khi làm việc trên nền đất yếu, nền rung hoặc khu vực khó dựng chân máy vững chắc.

Ứng dụng thực tế của máy toàn đạc điện tử Leica TS09 Plus

Nhờ cấu hình mạnh và độ tin cậy cao, máy toàn đạc điện tử Leica TS09 Plus được ứng dụng rộng rãi trong nhiều lĩnh vực trắc địa – xây dựng – bản đồ. Thiết bị hỗ trợ kỹ sư xử lý nhanh các bài toán đo đạc phức tạp, giảm thiểu sai sót và nâng cao hiệu quả quản lý dữ liệu không gian.

Các lĩnh vực ứng dụng chính

• Đo vẽ bản đồ địa hình tỷ lệ lớn cho quy hoạch đô thị, khu công nghiệp, khu dân cư, dự án giao thông, thủy lợi.
• Bố trí công trình xây dựng nhà cao tầng, nhà xưởng, cầu đường, hạ tầng kỹ thuật, đảm bảo đúng thiết kế và kiểm soát sai số thi công.
• Đo lưới khống chế tọa độ – độ cao phục vụ thành lập bản đồ, quan trắc, chuyển tọa độ thiết kế ra thực địa.
• Quan trắc biến dạng công trình đập thủy điện, cầu lớn, hầm, taluy, bãi thải mỏ, theo dõi dịch chuyển theo thời gian.
• Đo trắc địa mỏ lộ thiên, mỏ vật liệu xây dựng, mỏ đá, tính toán trữ lượng, khối lượng đào đắp.
• Ứng dụng GIS và quản lý tài sản như đo chi tiết hạ tầng kỹ thuật, cột điện, đường ống, ranh giới đất đai.

Lợi ích khi sử dụng Leica TS09 Plus trong công việc

Việc lựa chọn máy toàn đạc điện tử Leica TS09 Plus mang lại nhiều lợi ích thiết thực cho đơn vị tư vấn, nhà thầu và chủ đầu tư:

• Tăng độ tin cậy của số liệu đo, giảm rủi ro phải đo lại, tiết kiệm thời gian và chi phí nhân công.
• Rút ngắn tiến độ thi công đo đạc nhờ tốc độ đo nhanh, tầm đo xa và các chương trình tính toán tự động trên máy.
• Dễ dàng tích hợp với quy trình BIM, GIS và các phần mềm thiết kế – xử lý số liệu như AutoCAD, Civil 3D, Nova, MicroStation, phần mềm trắc địa chuyên dụng.
• Kéo dài vòng đời thiết bị nhờ chất lượng chế tạo cao, khả năng chịu va đập, chống bụi nước tốt, phù hợp điều kiện công trường Việt Nam.
• Nâng cao hình ảnh và uy tín chuyên môn của đơn vị khi sử dụng thiết bị trắc địa thương hiệu Leica số 1 trên thị trường máy toàn đạc.

Lưu ý khi lựa chọn và vận hành Leica TS09 Plus

Khi đầu tư máy toàn đạc điện tử Leica TS09 Plus, cần chú ý lựa chọn đơn vị cung cấp Leica chính hãng, có đầy đủ chứng từ xuất xứ, bảo hành, kiểm định và dịch vụ hiệu chuẩn định kỳ. Đồng thời, kỹ sư vận hành nên được đào tạo bài bản về quy trình đo, cách thiết lập tham số, kiểm tra sai số và quản lý dữ liệu để khai thác tối đa hiệu quả của thiết bị.

Việc bảo quản máy trong hộp chống sốc, tránh ẩm, tránh va đập mạnh, sạc pin đúng quy trình, kiểm tra collimation và bù nghiêng định kỳ sẽ giúp máy toàn đạc điện tử Leica TS09 Plus luôn duy trì độ chính xác cao, đáp ứng tốt các yêu cầu khắt khe của những dự án trắc địa – xây dựng hiện đại.
