Máy thuỷ bình là gì? Cấu tạo, công dụng sản phẩm

Máy thuỷ bình là thiết bị trắc địa dùng để xác định chênh lệch độ cao giữa các điểm thông qua số đọc trên mia. Trong xây dựng, thiết bị giúp kiểm soát cao độ nền móng, sàn, đường và nhiều hạng mục cần thi công đúng thiết kế. Máy còn được gọi là máy thuỷ chuẩn; hai tên gọi này thường chỉ cùng một nhóm thiết bị đo cao độ. Hiểu đúng nguyên lý, cấu tạo máy thuỷ bình và cách kiểm tra sai số sẽ giúp người dùng lựa chọn thiết bị phù hợp, đồng thời tránh những nhầm lẫn có thể ảnh hưởng đến chất lượng công trình.

Máy thuỷ bình là gì và hoạt động theo nguyên lý nào?

Máy thuỷ bình đo chênh lệch cao độ bằng cách tạo đường ngắm nằm ngang và đọc mia đặt thẳng đứng tại các điểm. Lấy số đọc sau ở mốc đã biết cao độ trừ số đọc trước ở điểm cần đo sẽ được chênh cao. Theo đó, cao độ điểm mới = cao độ mốc + số đọc sau − số đọc trước. Khi chuyển máy qua nhiều trạm, người đo cộng các chênh cao và kiểm tra sai số khép tuyến. Nếu không có mốc tham chiếu, máy không xác định được cao độ tuyệt đối. Máy quang học đọc mia bằng mắt; máy tự động dùng bộ bù để ổn định đường ngắm; máy điện tử đọc mia mã vạch và lưu dữ liệu. Máy cân bằng laser hỗ trợ lấy cốt nhưng không mặc nhiên thay thế phép thuỷ chuẩn.

Đường ngắm ngang là cơ sở của phép đo

Máy thuỷ bình tạo ra một đường ngắm gần như nằm ngang. Người đo đặt mia thẳng đứng tại các điểm cần xác định cao độ, ngắm qua ống kính rồi đọc trị số tại vị trí chỉ ngang của lưới chữ thập. Hiệu giữa các số đọc cho biết chênh lệch độ cao; bản thân máy không trực tiếp hiển thị cao độ tuyệt đối nếu chưa có mốc cao độ tham chiếu.

Với phép đo từ điểm A sang điểm B, gọi số đọc mia tại A là số đọc sau và tại B là số đọc trước. Khi đó, cao độ B = cao độ A + số đọc sau − số đọc trước. Chẳng hạn, mốc A cao 12,345 m; số đọc sau là 1,425 m và số đọc trước là 0,980 m, thì cao độ B bằng 12,790 m. Nếu phải chuyển máy qua nhiều trạm, người đo cộng lần lượt các chênh cao và kiểm tra sai số khép tuyến.

Phân biệt các loại thiết bị

Máy thuỷ bình quang học cho phép đọc mia bằng mắt qua ống kính. Loại tự động có bộ bù giúp duy trì đường ngắm ngang trong phạm vi nghiêng cho phép sau khi người dùng cân bằng sơ bộ. Máy thuỷ bình điện tử sử dụng mia mã vạch và xử lý số đọc bằng cảm biến, thuận tiện khi cần lưu dữ liệu hoặc đo lặp với khối lượng lớn. Máy cân bằng laser có thể hỗ trợ lấy cốt thi công nhưng không mặc nhiên thay thế máy thuỷ chuẩn trong các phép đo cao độ đòi hỏi quy trình và cấp chính xác cụ thể.

Cấu tạo máy thuỷ bình gồm những bộ phận nào?

Máy thuỷ bình gồm hệ quang học, bộ phận giữ ổn định đường ngắm, đế cân bằng và các phụ kiện đo. Ống kính có vật kính, thị kính, vòng chỉnh nét và lưới chữ thập để quan sát mia, đọc chỉ ngang. Cần chỉnh thị kính rồi chỉnh nét mia để tránh thị sai trước khi ghi số liệu.

Bộ bù tự động hiệu chỉnh độ nghiêng nhỏ, nhưng máy vẫn phải được cân bằng và đặt trên chân chắc chắn. Đế có ốc cân, bọt thuỷ, cơ cấu quay ngang và vít vi động để hướng ngắm. Mia mang vạch chia cao độ; máy điện tử cần dùng mia tương thích. Độ rõ ảnh, tình trạng mia và sai số thiết bị đều ảnh hưởng đến độ tin cậy của kết quả đo.

Hệ quang học và bộ phận giữ đường ngắm

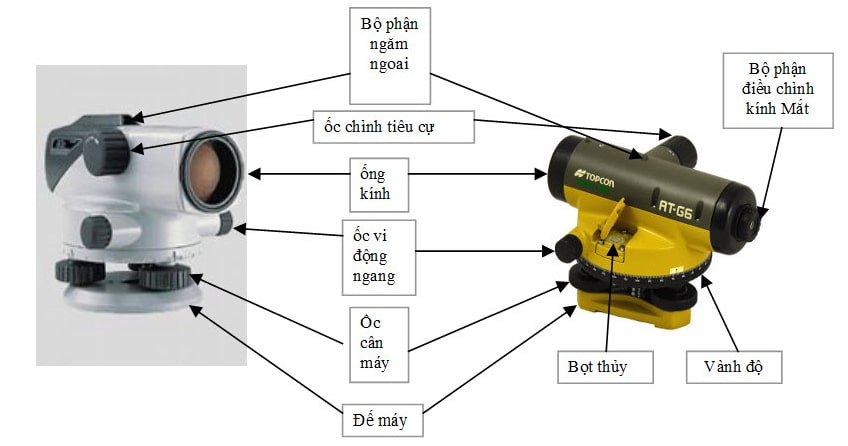

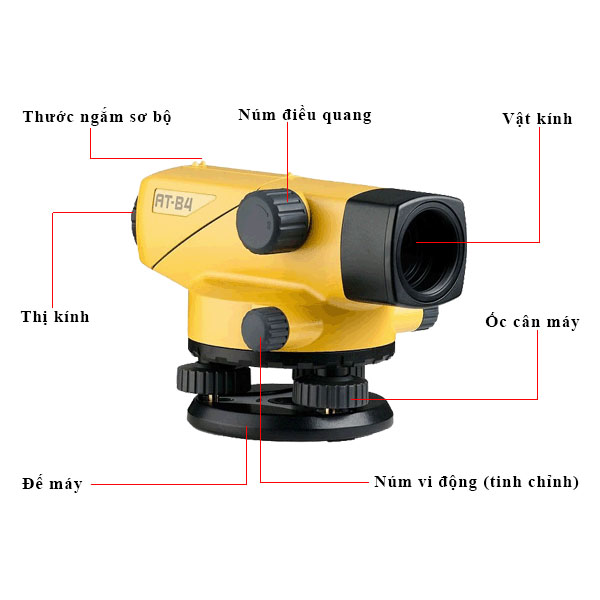

Cấu tạo máy thuỷ bình quang học thường gồm ống kính với vật kính, thị kính, vòng chỉnh nét và lưới chữ thập. Vật kính thu hình ảnh mia; thị kính giúp người đo quan sát rõ vạch chia và chỉ ngang. Trước khi đọc, cần chỉnh thị kính để thấy rõ lưới chữ thập, sau đó chỉnh nét mia. Nếu di chuyển mắt mà chỉ ngang có vẻ trượt so với vạch mia, hiện tượng thị sai vẫn còn và số đọc chưa đáng tin cậy.

Bộ bù tự động, nếu có, sử dụng cơ cấu treo hoặc lăng kính để hiệu chỉnh những nghiêng nhỏ của thân máy. Bộ phận này chỉ hoạt động hiệu quả khi máy đã được cân bằng trong phạm vi thiết kế; nó không sửa được lỗi đặt chân máy lỏng, rung mạnh hoặc sai lệch trục ngắm. Một số máy có nút kiểm tra bộ bù: thao tác nhẹ theo hướng dẫn của nhà sản xuất để quan sát đường ngắm có trở về vị trí ổn định hay không.

Đế máy, bọt thuỷ và phụ kiện đo

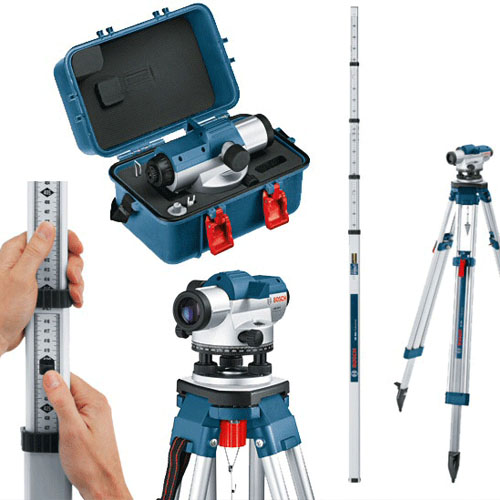

Phần đế có các ốc cân để đưa bọt thuỷ tròn vào giữa, cùng cơ cấu quay ngang và vít vi động phục vụ việc hướng ống kính vào mia. Máy được lắp trên chân ba càng; mia là phụ kiện mang vạch chia để đọc cao độ. Với máy điện tử, cần dùng đúng loại mia tương thích. Khi mua hoặc kiểm tra thiết bị, không nên chỉ nhìn độ phóng đại ống kính: độ ổn định bộ bù, độ rõ ảnh, tình trạng mia và sai số theo công bố của nhà sản xuất đều ảnh hưởng đến kết quả thực tế.

Công dụng máy thuỷ bình và ứng dụng trong công trình

Máy thủy bình truyền cao độ từ mốc chuẩn đến vị trí thi công, giúp xác định mức đào đắp và kiểm tra cốt móng, mặt sàn, cốp pha, độ dốc thoát nước. Thiết bị còn được dùng trong khảo sát đường, san nền, thi công kênh mương và quan trắc lún.

Kết quả đo thể hiện chênh lệch độ cao, không thay thế máy toàn đạc khi cần xác định góc, khoảng cách hoặc tọa độ. Để số liệu đáng tin cậy, người đo cần dùng mốc chuẩn ổn định, thiết bị đã kiểm định, dựng mia thẳng và đặt chân máy vững. Việc cân bằng khoảng ngắm, đo lặp và kiểm tra sai số khép giúp hạn chế sai lệch khi nghiệm thu.

Truyền cao độ, kiểm tra thi công và nghiệm thu

Công dụng máy thuỷ bình quan trọng nhất là truyền cao độ từ mốc chuẩn đến vị trí thi công. Từ cao độ thiết kế và cao độ đo được, kỹ thuật viên xác định phần cần đào, đắp hoặc điều chỉnh. Thiết bị cũng hỗ trợ kiểm tra cốt đáy móng, đỉnh bê tông, mặt sàn, cao độ cốp pha và độ dốc của hệ thống thoát nước. Tại những hạng mục này, một sai lệch nhỏ nếu không được phát hiện sớm có thể gây khó khăn cho các bước lắp đặt tiếp theo.

Ứng dụng máy thuỷ bình còn xuất hiện trong khảo sát tuyến đường, san nền khu công nghiệp, thi công kênh mương và theo dõi lún công trình. Với quan trắc lún, số đọc ở các thời điểm chỉ có giá trị so sánh khi mốc chuẩn ổn định, quy trình đo nhất quán và thiết bị đạt yêu cầu kiểm định hoặc hiệu chuẩn. Máy thuỷ bình đo chênh lệch độ cao, không thay thế toàn bộ chức năng đo góc, khoảng cách hay tọa độ của máy toàn đạc.

Điều kiện ảnh hưởng đến độ tin cậy

Độ chính xác ngoài hiện trường không chỉ phụ thuộc vào thông số ghi trên máy. Mia nghiêng, nền đặt chân máy yếu, ánh nắng tạo rung ảnh, gió lớn hoặc hai khoảng ngắm sau và trước quá chênh lệch đều có thể làm tăng sai số. Khi cần kết quả chặt chẽ, người đo thường giữ chiều dài ngắm phù hợp, bố trí khoảng ngắm sau và trước tương đối cân bằng, đo lặp và đối chiếu với sai số khép cho phép của công việc.

Cách sử dụng, lựa chọn và bảo quản máy thuỷ chuẩn

Khi đo cao độ, dựng chân máy vững, cân máy, chỉnh nét và loại bỏ thị sai. Giữ mia thẳng đứng, đọc mia sau rồi mia trước, ghi số liệu và kiểm tra chênh cao, sai số khép tuyến. Trước công việc quan trọng, kiểm tra trục ngắm; nếu sai số vượt giới hạn, cần hiệu chỉnh hoặc kiểm định.

Máy quang học tự động phù hợp với việc lấy cốt thông thường; máy điện tử hữu ích khi cần đo lặp và lưu dữ liệu. Nên lựa chọn theo độ chính xác, bộ bù, khả năng chống bụi nước và dịch vụ hiệu chuẩn. Sau khi dùng, lau khô, cất máy trong hộp, tránh va đập; kiểm tra lại nếu máy bị rơi.

Trình tự đo cao độ tại hiện trường

Một trình tự cơ bản gồm các bước sau:

• Dựng chân máy chắc chắn tại vị trí nhìn rõ mia sau và mia trước; lắp máy, cân bọt thuỷ bằng các ốc cân.
• Chỉnh thị kính, chỉnh nét ảnh mia và loại bỏ thị sai trước khi ghi số đọc.
• Giữ mia thẳng đứng, đọc mia sau rồi mia trước; ghi rõ tên điểm, số đọc và chiều chuyển trạm.
• Tính chênh cao, kiểm tra phép cộng số đọc và sai số khép tuyến theo yêu cầu kỹ thuật của công việc.

Trước một công việc quan trọng, nên kiểm tra sai số trục ngắm bằng phép kiểm tra hai cọc hoặc theo hướng dẫn kỹ thuật áp dụng cho mẫu máy. Nếu kết quả vượt giới hạn cho phép, cần hiệu chỉnh hoặc gửi đơn vị có năng lực kiểm tra; không nên tiếp tục đo chỉ vì bọt thuỷ vẫn nằm giữa vòng chuẩn.

Chọn thiết bị theo yêu cầu đo

Đối với lấy cốt thi công thông thường, máy quang học tự động thường dễ sử dụng và có chi phí hợp lý. Công việc đo lặp nhiều, cần lưu số liệu hoặc hạn chế lỗi đọc mia có thể phù hợp hơn với máy điện tử. Khi so sánh sản phẩm, hãy xem độ chính xác đo cao theo điều kiện công bố, độ phóng đại, phạm vi hoạt động của bộ bù, khả năng chống bụi nước, phụ kiện đi kèm và dịch vụ hiệu chuẩn. Sau khi dùng, lau sạch hơi ẩm, cất máy trong hộp, tránh va đập và không ép vít cân quá chặt; kiểm tra lại thiết bị nếu máy từng bị rơi hoặc vận chuyển qua địa hình xóc mạnh.
